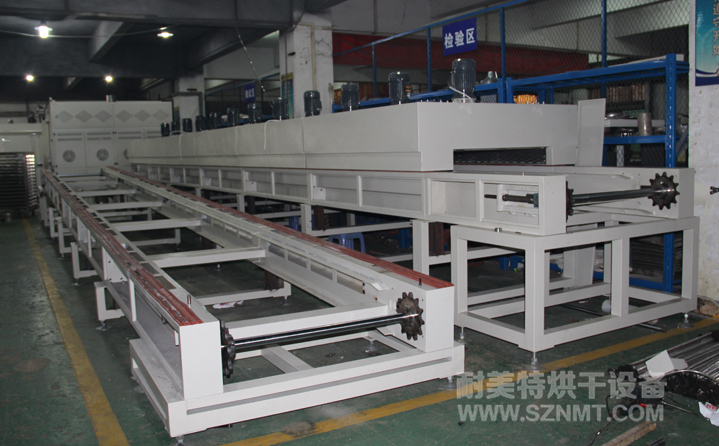

錳球烘烤線技術規格書及參數:
1.1 錳球烘烤線外形尺寸:線體總長13.2米,內寬1000mm,外寬1600mm,總高1690mm(不含馬達);進料部分長1200mm,烘干部分長16000mm;底部到網帶的高度為1100mm;線體大梁支架和箱體外殼采用2.0mm厚冷軋鋼板折彎而成,整機外殼高溫靜電噴塑(非普通油漆)耐腐蝕易清洗,機架用120×60mm普通扁通焊接而成,線體底部配有M20可調節腳杯。
1.2 錳球烘烤線烘干部分:總長12000mm,共分6段爐腔,每段2米,內膽材質采用1.5mm厚SUS#304鏡面不銹鋼板制作,爐腔總高490mm,進料口凈高度150mm,進出料口設可調節檔板,中間鋪150mm厚高溫硅酸隔熱巖棉,網帶底部隔熱層,防止灰塵進入傳送帶上,使?fàn)t體外部不燙手。頂部配有進氣口和排氣口閥門,可調節室內空氣流量,便溫度更加均勻。爐蓋側面配有手柄,方便爐蓋翻起打開,便于爐內的清潔和維修。在室內溫度為30度的情況下,爐體外殼表面溫度不超過65℃,爐蓋接縫處除外。
1.3 錳球烘烤線電器部分:電源380V,三相五線制,功率270KW,采用3P臺灣愛德利變頻器變頻調速, 配臺灣永坤2.2KW齒輪減速電機1臺,速比為1:200,配傳動齒輪和傳動鏈條,傳動速度0.2至2米/分鐘任意可調。前后設有緊急停機按鈕以確保安全。
1.4 錳球烘烤線發熱部分:內置臺灣產不銹鋼散熱片式發熱管均分布在爐腔兩側,每段爐腔頂部裝有進口臺灣產永元1.5KW運風馬達2臺,配12寸運風風輪于爐腔頂部,每段配有獨立的控制系統,內有運風風道,三面循環大風量強制運風,爐腔頂部配進氣和排氣口閥門,可調節進出氣口空氣流量大小,使?fàn)t內溫度更加均勻。
1.5 錳球烘烤線控制部分:采用日本歐姆龍微電腦智能型數顯溫控器,配有PV和SV數字顯示窗口,采用模塊連續緩沖式輸出控制加熱器, 配獨立的控制系統,采用臺灣泰矽大功率可控硅輸出。顛覆傳統過零觸發時帶來的電流瞬間沖擊大、控溫波動大等影響,可使輸出電流平穩線性變化,控溫效果更穩定,性能更卓越,(可根據溫度的誤差大小自動調整輸出功率的大小)使溫度更加精準,溫度室溫至250℃任意可調,功能有PID自整定微積分控制、自動恒溫、超溫?cái)嚯妶?bào)警、漏電保護、電機過載保護等功能;其它控制電路電器均采用施耐德或歐姆龍電器控制。
1.6 錳球烘烤線傳動部分:采用鏈條式不銹鋼網帶,網帶為201#材質,傳動鏈條采用10分雙節距大滾珠鏈條,網帶中間每隔127mm穿有直徑為16mm不銹鋼圓鋼作為網帶加強筋,網距為10mm×15mm×1.5mm,在隧道爐上層和下層均有鏈條拖動道軌,前后均有主動和被動大滾輪,這樣有利于網帶不易跑邊刮壞其大梁。鏈條節距為63.5mm,兩邊設有鏈條導軌。機頭機尾配可調節的主動和被動大滾筒,防止網帶跑邊刮花其產品。
獨特性能 | 客戶可選配置 |
內膽鏡面不銹鋼材質,潔凈度更佳;
內部采用優質保溫材料制作,保溫隔熱效果好;
升溫時間快,溫度穩定精準;
雙重超溫保護,電氣控制安全可靠;
輸送帶變頻調速,輸送速度平穩可調;
設有輸送帶防偏移裝置,輸送帶松緊可調;
采用智能型溫度控制器,PID自動演算,LED顯示;
進口SSR/SCR輸出控制單元,控溫精度高;
國內一流的隔熱、斷熱技術,密封效果顯著;
機體外殼溫度低,對室內環境溫度影響較?。?/div>
節能省電、安全環保
|
可充氮?dú)鈿夥毡Wo(hù),達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備;
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據烘烤產品設計不同的輸送烘烤方式,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
控制系統選配 | |
按鈕開關控制 | 觸摸屏人機界面 |
輸送帶選配 | ||
不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
溫控器 | |||
臺灣CAHO智能型溫控器 |
日本FUJI智能型溫控器 |
||
日本進口OMRON溫控器 |
美國Honeywell溫控器 |
||
溫度記錄儀 | |||
多通道彩屏無紙記錄儀 |
多通道有紙記錄儀 |
||
進口PARTLOW圓圖溫度記錄儀 |
進口YOKOGAWA 48通道溫度記錄儀 |
||
記錄組 | |||
手提式溫度記錄器組12點 |
IR 電腦溫度記錄器組12點~48點 |
||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器30分,進口LED數顯式計時器,0-9999 S/M/H可設定,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
