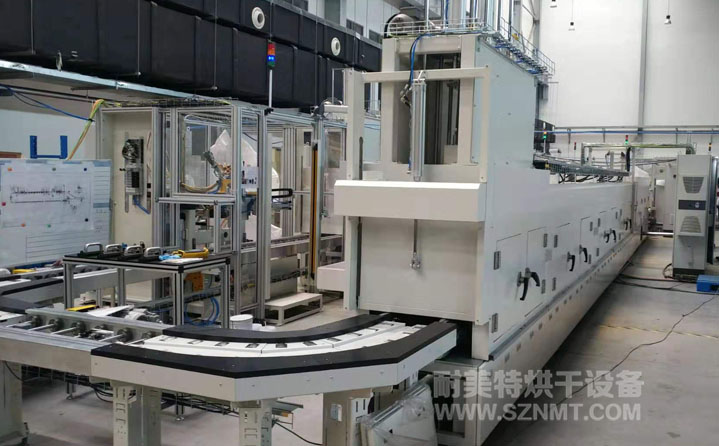

一、新能源汽車定子加熱冷卻隧道爐主要技術參數
1、工藝:生產節拍113S/件;產品重量KG 托盤KG;輸入溫度:殼體180℃;輸出產品溫度:25℃±15℃,冷卻時間:23min;
2、內膽尺寸:冷卻區長5148*進料口高900*內寬1600mm;
3、外形尺寸(約):總長6000*高2150*寬1800mm;冷卻區長6000mm(分6個工位冷卻)雙通道12個工位滾道離地高750mm;
4、風向:冷卻區從上至下強制鼓風。頂部回風,內循環;
5、電源:三相五線制,380V,50HZ;
6、功率:約20KW;
7、外殼材料:采用2mm冷板折彎而成,表面磷化,高溫靜電噴塑處理,耐腐蝕易清洗。外殼顏色“RAL7035”;
二、新能源汽車定子加熱冷卻隧道爐特征
1、內膽材料:采用1.5mm厚冷板噴塑制作;保持內膽清潔無塵,防生銹、耐腐蝕;
2、爐體底架:采用50*50*2mm碳鋼方通焊接制作;
3、檢修:側面配有檢修門,檢修門與PLC程序有邏輯安全互鎖功能,當維修門打開時,設備應停止運行。
4、固定:設備支腿打M16化學螺栓固定在地面;
三、新能源汽車定子加熱冷卻隧道爐安全功能
1、接地保護:結構件安全接地保護(配有接地銅排);
2、電源缺相、相序保護:配有相序保護器;
3、安全標識:設備上貼有:高壓危險、注意燙傷等安全標識;
4、信號燈:裝有西門子三色燈塔,型號TKSY提供參考圖紙;
獨特性能 | 客戶可選配置 |
內膽鏡面不銹鋼材質,潔凈度更佳;
內部采用優質保溫材料制作,保溫隔熱效果好;
升溫時間快,溫度穩定精準;
雙重超溫保護,電氣控制安全可靠;
輸送帶變頻調速,輸送速度平穩可調;
設有輸送帶防偏移裝置,輸送帶松緊可調;
采用智能型溫度控制器,PID自動演算,LED顯示;
進口SSR/SCR輸出控制單元,控溫精度高;
國內一流的隔熱、斷熱技術,密封效果顯著;
機體外殼溫度低,對室內環境溫度影響較?。?/div>
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備;
顏色選擇圖例
客戶可以依照色卡指定色彩制作。
|
※根據烘烤產品設計不同的輸送烘烤方式,材質有烤漆、電鍍彩鋅、不銹鋼等,尺寸、規格可非標訂制,歡迎來電咨詢。 |
控制系統選配 | |
按鈕開關控制 | 觸摸屏人機界面 |
輸送帶選配 | ||
不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
溫控器 | |||
臺灣CAHO智能型溫控器 |
日本FUJI智能型溫控器 |
||
日本進口OMRON溫控器 |
美國Honeywell溫控器 |
||
溫度記錄儀 | |||
多通道彩屏無紙記錄儀 |
多通道有紙記錄儀 |
||
進口PARTLOW圓圖溫度記錄儀 |
進口YOKOGAWA 48通道溫度記錄儀 |
||
記錄組 | |||
手提式溫度記錄器組12點 |
IR 電腦溫度記錄器組12點~48點 |
||
觸摸屏+PLC | |||
威倫7寸 | Proface | ||
三菱 | 西門子 | ||
工控機以太網遠程監控 | |||
計時器30分,進口LED數顯式計時器,0-9999 S/M/H可設定,年月日可程式計時器。 | |||
電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 |
單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
