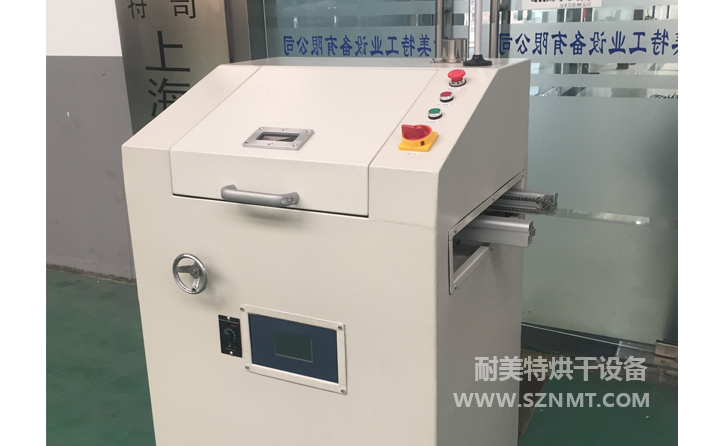

一、LED光源UV機主要技術參數
1、外形尺寸(約):總長1000*高1750*寬750mm;進、出料口各長100mm,UV光固區長800mm;輸送帶離地面高970±25mm可調節。
2、有效尺寸:輸送帶寬50-450mm可調節;有效照射面積150*150mm;
3、UV光源:采用SL-150型光源,日本日亞芯片,可無級調光。180W光源/1套,主峰波長365nm,光照強度500mw/cm2,能量照射5S約2000mj/cm2。
4、固化方式:平面照射型;
5、生產節拍:≤20S/pcs;
6、電源:三相五線制,380V,50HZ;
7、總功率:500W;
二、LED光源UV機爐體結構特征
1、外殼材料:采用1.5mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、表面處理:表面打磨、拋光、磷化(可以增加金屬的耐蝕性,油漆的附著力)處理后;高溫噴塑(大波紋型),可防止生銹,耐腐蝕。顏色為“電腦灰”。
3、密封材料:密封條采用“3M”阿姆斯條膠,可有效遮光,加強密封效果;
4、UV燈調節機構:采用鋸齒調節方式,可自由調節燈管的高與角度,燈管高度50-200mm可調節,每套燈管可單獨調節;
5、遮光部分:進出料口,配有調節高度檔板及遮光簾,有效防止紫外線外漏;
三、LED光源UV機控制系統
1、傳動馬達:廈門精研200W無極調速電機調節速度,配線速度表,顯示實際速度;
2、冷卻系統:40W軸流式小風扇一臺;
3、急停開關:機頭、機尾裝有急停開關,各一個,按下整機停止;電源off時,機器全部停止工作
四、LED光源UV機環境條件
1、環境溫度:0℃-40℃;
2、相對濕度:85%RH;
3、電源:AC380V±10%,50Hz;
五、LED光源UV機培訓
免費進行技術培訓。
