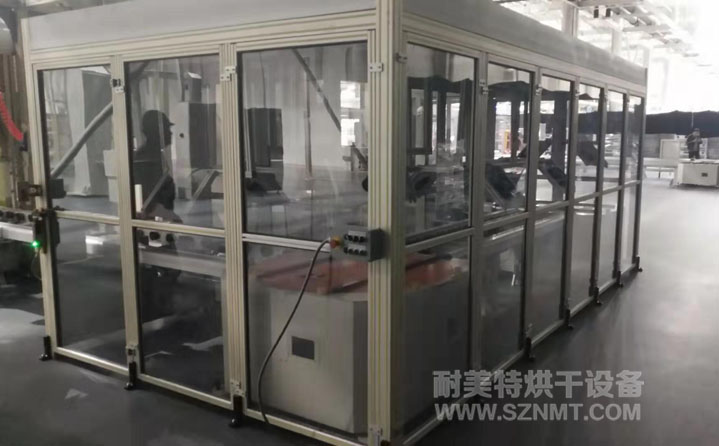

一、新能源汽車定子加熱冷卻隧道爐主要技術參數
1、工藝:托盤尺寸L *W *H mm;生產節拍110s/件;重量: 托盤 13kg產品 130kg;輸入溫度:殼體120℃;輸出溫度:室溫±2℃;冷卻時間:10min;
2、內膽尺寸:冷卻區長兩端頭L2900*直線L2400,進料口高800*內寬1100mm;
3、外形尺寸(約):總長5200*高169000*寬1400mm;冷卻區分6個工位冷卻);滾道離地高750mm;
4、風向:冷卻區從上至下吹風;
5、電源:三相五線制,380V,50HZ;
6、功率:約3KW;
7、外殼材料:采用工業歐標鋁型材(電泳料)做為框架,兩側活動門,門上為進口有機玻璃,外殼鈑金工件顏色“RAL 7035”;
二、新能源汽車定子加熱冷卻隧道爐爐體結構特征
1、內膽材料:采用1.5mm厚冷板噴塑制作;保持內膽清潔無塵,防生銹、耐腐蝕;
2、爐體底架:采用50*50*2mm碳鋼方通焊接制作;
3、檢修:側面配有檢修門,檢修門與PLC程序有邏輯安全互鎖功能,當維修門打開時,設備應停止運行。
4、固定:設備支腿打M16化學螺栓固定在地面;
三、新能源汽車定子加熱冷卻隧道爐環境條件
1、環境溫度:-5℃-40℃;
2、相對濕度:85%RH;
3、電源:AC380V±10%,50Hz;
四、新能源汽車定子加熱冷卻隧道爐培訓
免費進行技術培訓
