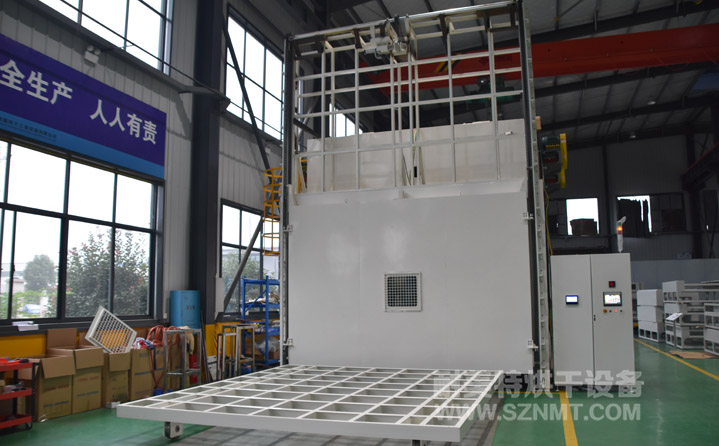

一、航天復合材料臺車烘箱主要技術參數
1、內膽尺寸:寬4000*高2500*深5000mm ;
2、外形尺寸(約):寬4600*高6250*深5500mm;
3、溫度范圍:室溫+20℃~300℃可調(使用溫度約200-250℃);
4、溫度波動度:±1℃;
5、溫度均勻度:±5℃(空載);
6、升溫速率:8℃/min;
7、外殼溫度:設備250℃以內溫升不超過環境+15℃,接縫及門周邊除外。
8、循環風方式:兩面循環運風 ;
9、電源:三相五線制,380V,50HZ;
10、總功率:230KW左右;
二、航天復合材料臺車烘箱箱體結構特征
1、外殼材料:采用2mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、表面處理:表面打磨、拋光、磷化(可以增加金屬的耐蝕性,油漆的附著力)處理;高溫噴塑(大波紋型),可防止生銹,耐腐蝕。顏色為“純白色RAL9010”。
3、內膽材料:采用1.5mm厚不銹鋼板制作,保持膽內清潔無塵、防生銹、耐腐蝕;
4、箱體骨架:采用槽鋼制作,保持箱體內外各個面的承載強度,并保留熱脹冷縮系數,可防止箱體變形。
三、航天復合材料臺車烘箱控制系統
1、運風馬達:運風采用3KW耐高溫風機;
2、空氣加熱方式:由烤箱進氣口進風至加熱管風槽內,空氣經加熱后在烤箱內部做循環運風,廢氣從排氣口排出;
3、PLC與模塊:采用西門子PLC控制程序(帶以太網通訊接口),由臺達溫度模塊控制溫度,程序式控溫,PID自動調節控制輸出;
四、航天復合材料臺車烘箱功能
1、鼓風加熱連鎖:設備鼓風和加熱連鎖控制,先鼓風后加熱,鼓風未開啟時加熱無法啟動,防止發熱管干燒。
2、超溫報警:采用大功率溫度報警器,溫度報警器在烘烤時間到達后,聲光報警。
3、聲光報警:配帶蜂鳴器的報警燈。
4、電源缺相、相序保護:配有相序保護器
