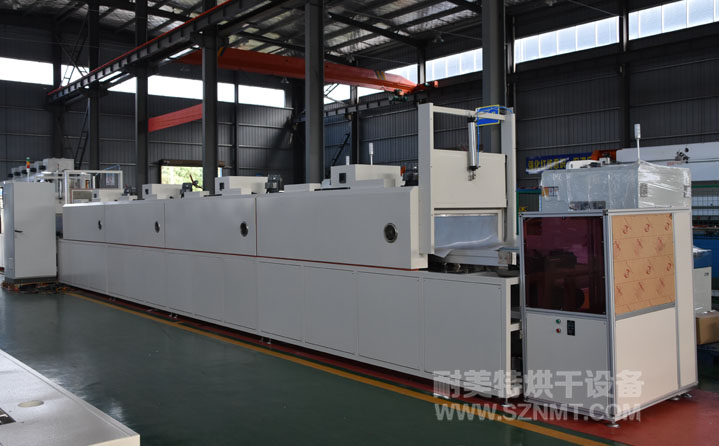

一、電容灌膠固化隧道式烘干線固化工藝
1.工裝板尺寸:W620*L300mm
2.電容器高度200mm
3.固化溫度105℃
4.固化時間:可設置
5.要求:烘道平整,保證灌注面無明顯高低偏差;
二、電容灌膠固化隧道式烘干線主要技術參數
1、內尺寸:固化區進料口高250mm,輸送帶內寬610mm;
2、外形尺寸(約):總長19250*高1750*寬1300mm,上層輸送帶離地高960±50mm,下層輸送帶離地高260±50mm;進料區長1000mm,預熱區長3000mm,固化區長10000mm(分五段溫區),收料區長1000mm.
3、溫度范圍:室溫~+120℃;
4、溫度波動度:±1℃;
5、電源:三相五線制,380V,50HZ;
6、功率:65KW;
三、電容灌膠固化隧道式烘干線爐體結構特征
1、外殼材料:采用1.5mm冷板折彎而成,表面磷化,高溫靜電噴塑處理,耐腐蝕易清洗。
2、氣動門:.固化區兩端均裝有氣動升降門,門保溫層厚50mm,配電磁閥,帶磁環感應氣缸,接受I/O信號進行升降,并反饋狀態.
3、升降機:前后各配一臺升降機;
4、升降門:預熱區、固化區前后各配有氣動升降門;門保溫層厚50mm,配L形導軌,關門是緊迫密縫。
四、電容灌膠固化隧道式烘干線控制系統
1、運風風輪:每臺馬達配一臺9寸運風風輪;
2、發熱管:采用SUS304不銹鋼翅片式發熱管,可使發熱管溫度均勻散發;
3、超溫保護溫控器:采用臺達溫度模塊,當溫度超過超溫保護溫控器設定值時,自動切斷加熱電源;
