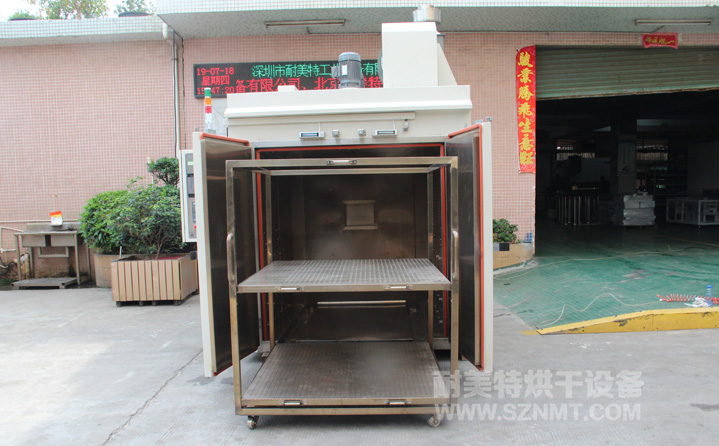

一、航空發動機除油烘干烘箱主要技術參數
1、內膽尺寸:寬1400*高1280*深1400mm;
2、外形尺寸(約):寬1900*高1810*深1700mm;
3、溫度范圍:室溫~+300℃可調;預留檢測孔(直徑20-30mm,測試與控溫傳感器的端點距離≤76mm
4、儀表溫度波動度:≤±1℃;
5、升溫速率:≤8℃/min,爐膛從室溫到200℃的升溫時間小于45分鐘,從200℃冷卻到室溫時間小于60分鐘;
6、外殼溫度:烤爐外殼溫度小于車間環境溫度+15℃,爐口及接縫處除外;
7、總功率:30KW左右。
二、航空發動機除油烘干烘箱箱體結構特征
1、外殼材料:采用2mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、內膽材料:采用2mm厚SUS304#不銹鋼板制作,保持膽內清潔、防生銹、耐腐蝕;
3、箱體骨架:采用50*50*3mm角鐵制作,保持箱體內外各個面的承載強度,并保留熱脹冷縮系數,可防止箱體變形。
4、密封材料:密封條采用硅膠膠條制作,可耐溫不變形,門與內膽采用雙層密封形式,加強密封效果
5、防爆門:箱體內設有防爆門,當烤箱內部氣體壓力達到一定程度時,防爆門自動打開,排除內部壓力;
6、不銹鋼支架:提供測試均勻性時放置熱電偶的不銹鋼支架(覆蓋整個有效工作區域,9點測溫);
7、小車:小車使用304#不銹鋼材料制作,尺寸:W1200*H1200*D1200mm;
三、航空發動機除油烘干烘箱控制系統
1、空氣加熱方式:由烤箱進氣口進風至加熱管風槽內,空氣經加熱后在烤箱內部做循環運風,廢氣從排氣口排出;
2、時間控制:采用LED數顯時控器,可設置最大時間為99小時,單位可以任意切換為小時、分鐘、秒;
3、加熱管控制:采用臺灣陽明SSR固態繼電器控制每組發熱管;
四、航空發動機除油烘干烘箱環境條件
1、環境溫度:-5℃-40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
