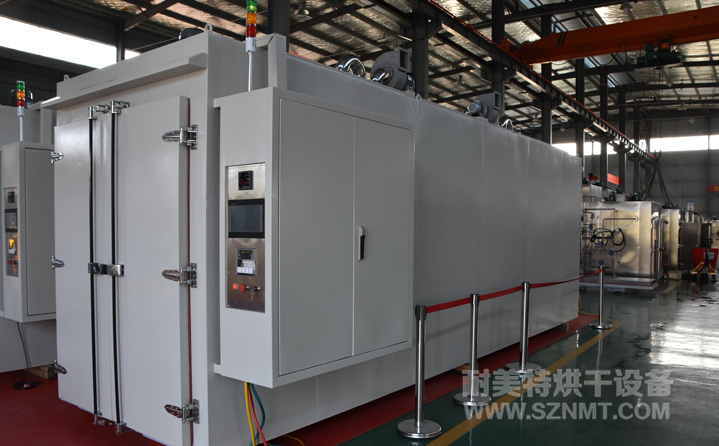

一、大型發電機烘箱主要技術參數
1、外形尺寸(寬×深×高):1790×6900×2300mm(不含循環風機的高度);
2、內膽尺寸(寬×深×高):1350×6600×1850 mm;
3、溫度范圍:室溫~200℃(程序升溫,曲線可調);
4、升溫時間/速度:室溫-200℃ ≤ 30min (空載);
5、控溫精度(波動度):≤ ±1℃;
6、溫度均勻度:± 3℃ (空載);
7、總功率:140 kW;
8、外殼材料:δ2.0 Q235冷軋板制作;
二、大型發電機烘箱箱體結構特征
1、內膽材料:采用1.5mm厚SUS304鏡面不銹鋼板制作,內膽氬弧焊,滿焊,確保水汽無滲漏。風道內安
裝圓弧擾流板,保證爐內溫度均勻性。
2、密封材料:密封條采用硅膠膠條制作,可耐溫不變形,門與內膽采用雙層密封形式,加強密封效果。
三、大型發電機烘箱控制系統
1、電加熱器:采用新宏大SUS304不銹鋼U型發熱管,帶散熱片,可使發熱管溫度均勻散發。采用3組SCR
可控硅進行調功控溫。
2、空氣加熱方式:由烤箱進氣口過濾后進風至加熱管風槽內,空氣經加熱后在烤箱內部做循環運風,廢
氣從排氣口排出。
3、時間控制:觸摸屏集成時間控制,所有參數都與PLC通訊,可進行參數設定和修改。
4、低壓電氣組件:中間繼電器及熱保護器等采用施耐德品牌元器件。
