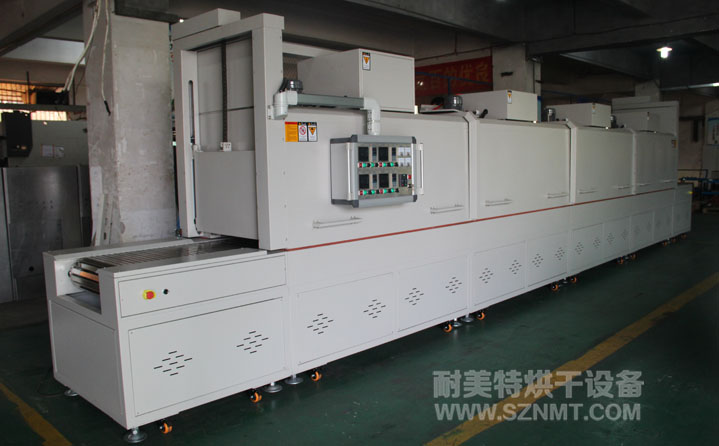

一、10.2米點膠固化隧道式烘干爐主要技術參數
1、內膽尺寸:烘干區;長8000*凈高500*內寬650mm;
2、外形尺寸(約):總長10200mm*總高1770mm(不含馬達高)*總寬1050mm,地面到網帶的高度為900mm,內寬為650mm,進料高度為500mm;烘干部分總長8000mm,分4段,每段2000mm,烘干區前后設有自動升降門;出口處需設有阻擋氣缸和治具感應,可以自動和手動運行??梢允謩?dòng)清板,把機內托盤手動放出。
3、溫度范圍:室溫+20℃~+150℃(可調) ;
4、儀表顯示精度:≤±0.1℃;
5、溫度均勻度:≤±5℃(空載);
6、升溫速率:≤8℃/min;
7、運風方式:水平循環運風;
8、外殼溫度:設備在150℃以?xún)?nèi),外殼溫度不高于室溫+15℃,爐口及接縫處除外;
9、電源:三相五線制,380V,50HZ;
10、總功率:50KW左右;
二、10.2米點膠固化隧道式烘干爐爐體結構特征
1、外殼材料:采用1.5mm厚冷軋板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、內膽材料:采用1.2mm厚不銹鋼板制作,保持內膽清潔,防生銹、耐腐蝕;
3、爐體底架:采用50*50*1.5mm方通制作,保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止?fàn)t體變形。
4、保溫材料:采用100K加密型硅酸鋁棉,具有不可燃燒,隔熱性強等特點,厚度為100mm, 底部有隔熱層;
5、傳動部分:采用不銹鋼板鏈傳動(分2節傳動),傳動馬達采用0.75KW永坤齒輪馬達,配1P變頻器調速,速度10m/min可調;
三、10.2米點膠固化隧道式烘干爐控制系統
1、運風馬達:配凱東0.75KW運風馬達;
2、風輪:配10.5寸多翼式風輪;
3、輻射加熱:發熱管采用U型發熱管控制發熱, 帶散熱片;
4、加熱管控制:采用SSR固態繼電器控制每組發熱管;
5、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
四、10.2米點膠固化隧道式烘干爐功能
1、超溫報警:當實際檢測溫度超過超溫保護溫控設定值時,自動切斷加熱電源,起到雙重保護功能;
2、聲光報警:配帶蜂鳴器的報警燈。
3、接地保護:結構件安全接地保護。
五、10.2米點膠固化隧道式烘干爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
六、10.2米點膠固化隧道式烘干爐培訓
免費進行技術培訓
