一、汽車配件磁性材料(片材)磷化清洗后水份烘干隧道爐客戶需求:
磁性材料(片材)磷化清洗后水份烘干,單片最小尺寸30*9*3mm,使用溫度180度。
二、汽車配件磁性材料(片材)磷化清洗后水份烘干隧道爐主要技術參數
1、內膽尺寸:烘干區;長7500*凈高200*內寬1100mm;
2、外形尺寸(約):總長10500mm*總高1370mm*總寬1500mm,爐體前后裝有急停開關。
3、溫度范圍:常溫~+250℃(可調)
4、儀表顯示精度:≤±0.1℃;
5、溫度波動度:≤±1℃;
6、溫度均勻度:≤±5℃(空載);
7、升溫速率:≤8℃/min;
8、運風方式:三面循環運風;
9、外殼溫度:外殼溫度不高于室溫+15℃,接縫處和爐口溫度除外;
10、電源:三相五線制,380V,50HZ;
11、總功率:65KW;
三、汽車配件磁性材料(片材)磷化清洗后水份烘干隧道爐爐體結構特征
1、外殼材料:采用1.5mm304不銹鋼(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、內膽材料:采用2mm厚304不銹鋼板制作;保持內膽清潔無塵,防生銹、耐腐蝕;
3、爐體底架:采用40*40*1.5mm不銹鋼方通制作,保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止爐體變形。
4、保溫材料:采用100K加密型硅酸鋁巖棉,具有不可燃燒,隔熱性強等特點,厚度為100mm。

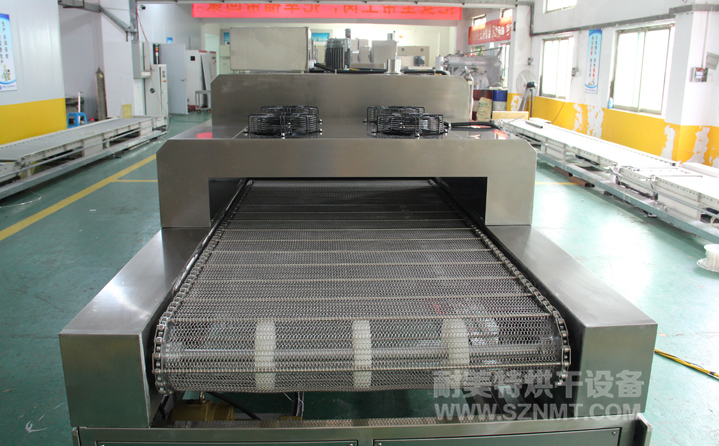

5、傳動部分:采用6分雙節距304不銹鋼穿織網帶 ,配0.75KW永坤減速電機,速度0-800mm/min可調。
四、汽車配件磁性材料(片材)磷化清洗后水份烘干隧道爐控制系統
1、運風馬達:烘干區每段配臺灣愛德利0.75KW運風馬達2臺。
2、風輪:配10.5寸多翼式不銹鋼風輪;
3、加熱系統:采用不銹鋼U型發熱管,帶散熱片,可使發熱管溫度均勻散發,配SSR固態繼電器控制每組發熱管。
4、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
五、汽車配件磁性材料(片材)磷化清洗后水份烘干隧道爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
