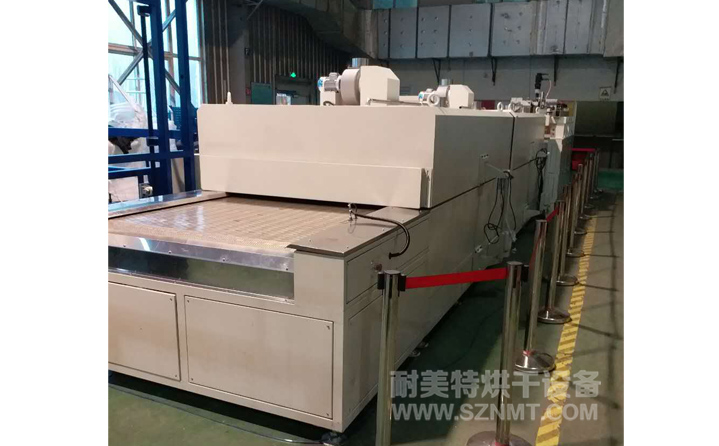

一、汽車內飾件軟化后壓制定型隧道爐烘干線主要技術參數
1、生產工藝:
1.生產產品:ECOCOR板,尺寸L1100*W880mm;
2.生產工藝:ECOCOR板在烘箱里烤120S,到200±3℃,加熱區內有四個工位放麻板。
3.放料、取料方式:機械手放料、取料。
4.取料區ECOCOR板輸送偏差±2mm。
2、內膽尺寸:加熱區長5600*進料口高100*內膽寬1300mm;
3、外形尺寸(約): 總長8000*高1530*寬1800mm;進料區1200mm,加熱區5600mm,出料區1200mm;輸送帶離地高900mm;
4、溫度范圍:室溫~+320℃;
5、溫度波動度:±1℃;
6、爐內溫差:±3℃;
7、升溫速率:10℃/min;
8、外殼溫度:溫升不超過環境+15℃,接縫處周邊除外。
9、熱風循環風方式:三面大風量風部循環運風,頂部出風,底部回風;
10、電源:三相五線制,380V,50HZ;
11、功率:80KW;
二、汽車內飾件軟化后壓制定型隧道爐烘干線爐體結構特征
1、外殼材料:采用2.0mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、內膽材料:采用1.5mm厚SUS304不銹鋼板制作;
3、腳杯:裝有可調節腳杯,方便調節箱體高度及水平度;
三、汽車內飾件軟化后壓制定型隧道爐烘干線控制系統
1、運風馬達:配有0.75KW西門子運風馬達6臺;
2、運風風輪:每臺馬達各配10.5寸不銹鋼運風風輪1件,共計6件;
3、發熱管:采用臺灣產SUS304不銹鋼U型發熱管,帶散熱片,可使發熱管溫度均勻散發;
4、調速控制:采用750W施耐德伺服電機,配臺灣愛德利變頻器變頻調速,配數顯面板,傳動速度15m-28m/min可調(約5S可輸送至下一個工位);
四、汽車內飾件軟化后壓制定型隧道爐烘干線環境條件
1、環境溫度:0℃-40℃;
2、相對濕度:85%RH;
3、電源:AC380V±10%,50Hz;
